چرا پایه های قالب و قطعات استاندارد عمر قالب را تعیین می کنند؟

طول عمر قالب اغلب بر اساس مواد حفره و دقت ماشینکاری مورد قضاوت قرار می گیرد. اما آنچه واقعاً تعیین می‌کند که آیا قالب می‌تواند به‌طور قابل اعتماد و قابل پیش‌بینی به عمر طراحی خود برسد یا خیر، بخشی است که هیچ‌کس به آن توجه نمی‌کند.پایه قالب و قطعات استاندارد.

پایه قالب اسکلت است. قطعات استاندارد مفاصل هستند. اگر اسکلت نامرتب باشد و مفاصل شل باشند، حتی بهترین حفره هم دوام نخواهد داشت.

پایه قالب: بنیادی برای همه چیز

پایه قالب حامل کل قالب است. این همه اجزای عملکردی - حفره، هسته، سیستم تخلیه، سیستم خنک‌کننده و سیستم دروازه - را در یک چارچوب دقیق ادغام می‌کند و تضمین می‌کند که با هر چرخه باز و بسته به موقعیت مشابهی باز می‌گردند.

اجزای اصلی یک پایه قالب استاندارد

این صفحات روی هم چیده شده اند، با پیچ قفل می شوند و برای تضمین تکرارپذیری موقعیت در هر چرخه به پین ​​ها و بوش های راهنما متکی هستند.

دو مورد نیاز اصلی عملکرد برای یک پایه قالب

سفتی حرف اول را می زند. فشار تزریق می تواند به صدها کیلوگرم در سانتی متر مربع برسد. اگر پایه قالب فاقد استحکام باشد، تحت فشار زیاد تغییر شکل می‌دهد - خط جداسازی باز می‌شود، فلاش ظاهر می‌شود. هسته جابجا می شود، ضخامت دیواره ناهموار می شود. پین های اجکتور متصل می شوند و کل قالب باید جدا شود.

دقت دوم است. فاصله مناسب بین پین‌های راهنما و بوش‌ها، و همچنین صافی و مربع بودن هر صفحه، مستقیماً تعیین می‌کند که آیا قالب به آرامی باز و بسته می‌شود و آیا ابعاد محصول ثابت می‌ماند یا خیر.

 قطعات استاندارد: ارزان ترین قطعاتی که اغلب خراب می شوند

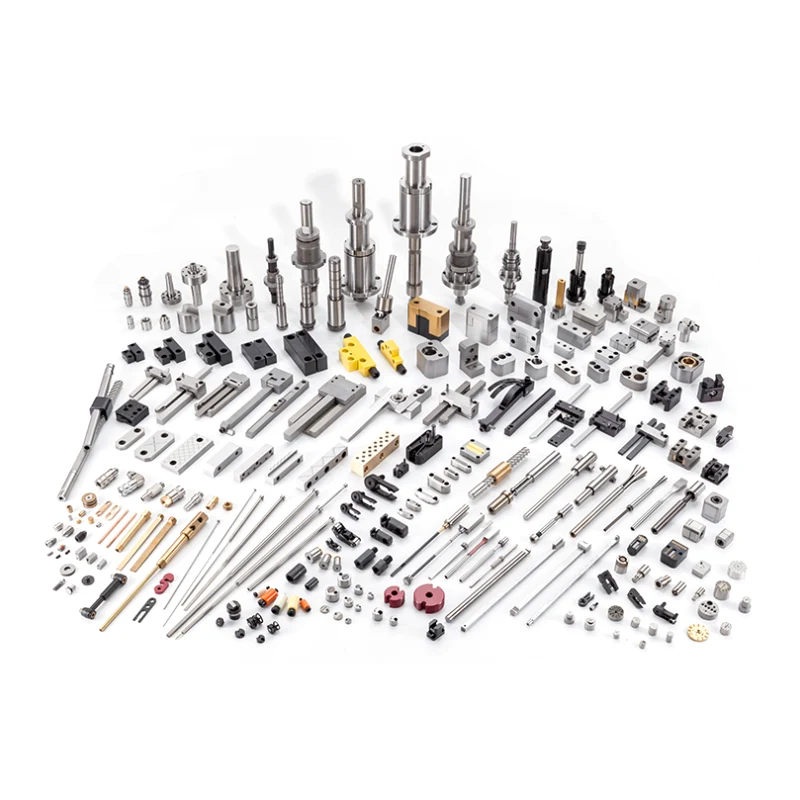

قطعات استاندارد همه اجزای غیرحفره ای و غیر هسته ای قابل تعویض در قالب هستند. پین‌های راهنما، بوش‌ها، پین‌های اجکتور، فنرها، مهر و موم‌ها، حلقه‌های مکان‌یابی، بلوک‌های قفل - همه آنها به حساب می‌آیند.

آنها معمولی به نظر می رسند، خرید آنها ارزان است، اما بیش از نیمی از خرابی های قالب به این قطعات بازمی گردد.

1. پین و بوش راهنما

سیستم هدایت، تراز دقیق نیمه متحرک و ثابت را با هر بسته تضمین می کند. اکثر خرابی های قالب با از دست دادن دقت هدایت شروع می شود.

جنس: فولاد بلبرینگ SUJ2 یا فولاد ابزار SKD11، با سخت شدن القایی با فرکانس بالا تا HRC 58-62، و به دنبال آن سنگ زنی دقیق تا سطح Ra 0.2-0.4.

فاصله مناسب: به طور معمول 0.02-0.05 میلی متر، بسته به اندازه قالب. خیلی بزرگ است، و هسته و حفره در هم تراز نیستند. خیلی کوچک است و مقاومت باز و بسته شدن افزایش می‌یابد که باعث گند زدگی می‌شود.

حالت های شکست:

• ضربه زدن به پین ​​ها ← ناشی از روغن کاری ناکافی یا بارگذاری ناهموار

• بوش های فرسوده → پایان عمر مفید؛ آنها را جایگزین کنید

• پین های خمیده → ناشی از پرتاب نامتعادل یا نیروی گیره نادرست از دستگاه تزریق

2. پین های اجکتور، آستین ها و میله های فشار

سیستم پرتاب بالاترین فرکانس چرخش و پیچیده ترین بارگذاری را در بین هر قسمت از قالب مشاهده می کند.

پین های اجکتور: ساخته شده از فولاد پرسرعت SKH51 یا فولاد ابزار داغ SKD61، با نوک های سخت شده. فاصله مناسب با سوراخ راهنما باید 0.015-0.025 میلی متر باشد. خیلی سفت است و سنجاق می‌بندد. خیلی شل است و فلاش در نقطه جهش ظاهر می شود.

دو دلیل اصلی شکستن پین اجکتور: نیروی جهش خارج از مرکز از مرکز مقاومت درآوردن قالب است، یا اینکه پین ​​در هنگام برگشت ضربه خورده است.

فنرها: وظیفه برگرداندن صفحه اجکتور را بر عهده دارد. مهمترین موضوعی که نادیده گرفته می شود خستگی بهاری است. پس از ده ها هزار فشرده سازی، ارتفاع آزاد کوتاه می شود. صفحه اجکتور به طور کامل باز نمی گردد و پین های اجکتور در طول بسته شدن بعدی به نیمه ثابت برخورد می کنند.

روش بررسی: ارتفاع بدون فنر را هر 100000 چرخه بررسی کنید. اگر به زیر 90 درصد ارتفاع اصلی کاهش یافته است، تعویض کنید.

3. مهر و موم و بافل

نشت آب سیستم خنک کننده شایع ترین خرابی ناگهانی در کف مغازه است.

مهر و موم (O-rings): ساخته شده از لاستیک سیلیکونی با دمای بالا یا فلوئوروبربر، با محدودیت دمای بالایی به ترتیب 200 درجه سانتیگراد و 260 درجه سانتیگراد. شکست در اثر پیری، سخت شدن یا فشرده شدن در دمای بالا ایجاد می شود. هر 500000 سیکل یا سالیانه، هر کدام زودتر اتفاق بیفتد، تعویض کنید.

بافل: جهت جریان آب را برای خنک کردن موضعی تغییر مسیر دهید. شایع ترین شکست انسداد رسوب است - به ویژه در مناطقی که آب سخت دارند. از آب نرم شده استفاده کنید یا مواد افزودنی ضد خوردگی و ضد رسوب اضافه کنید.

4. تعیین محل حلقه ها و بلوک های قفل

حلقه های مکان یابی: روی صفحه گیره بالایی نصب شده و با نازل دستگاه تزریق در مرکز قرار می گیرد. انتخاب نادرست باعث خروج از مرکز بین نازل و بوش اسپرو می شود - در بهترین حالت، نشت مواد. در بدترین حالت، هم بوش اسپرو و ​​هم نازل آسیب دیده اند.

بلوک های قفلی: برای قفل کردن اسلاید (هسته جانبی) استفاده می شود. هنگامی که فرسوده می شود، نیروی قفل کافی نیست و لغزش تحت فشار تزریق به عقب جابجا می شود و باعث فلاش در کناره محصول می شود. سطوح قفل را به طور مرتب از نظر فرورفتگی یا سایش بررسی کنید. قبل از عیب یابی منتظر ظاهر شدن فلاش نباشید.

چرا قطعات استاندارد اغلب خراب می شوند؟

قطعات استاندارد ساده‌ترین، ارزان‌ترین و کم‌توجه‌ترین اجزای قالب هستند.

و دقیقاً به دلیل ارزان بودن و غیرقابل توجه بودن، اغلب نادیده گرفته می شوند:

• پین های راهنما خشک می شوند - هیچ کس چک نمی کند

• فنرها تا زمانی که گیر کنند استفاده می شود

• حلقه‌های اورینگ نشت می‌کنند و کسی دور آن‌ها نوار می‌پیچد و به کار ادامه می‌دهد

• پین های اجکتور کمی خم شده اند، اما "هنوز کار می کنند"

نتیجه انباشته همه این تصمیمات "هنوز کار می کند": فنری به ارزش چند دلار می شکند، صفحه اجکتور گیر می کند، کل قالب برای تعمیر از دستگاه بیرون کشیده می شود، ساعت ها ظرفیت تولید از بین می رود و هزاران دلار هزینه تعمیر و نگهداری انباشته می شود.

اصول انتخاب

انتخاب پایه قالب

انتخاب قطعات استاندارد

تعمیر و نگهداری: بدون پیچیدگی فنی، فقط نظم و انضباط اجرا

تعمیر پایه قالب و قطعات استاندارد پیچیده نیست. آنچه نیاز دارد فرکانس و نظم است.

مرجع سریع تشخیص عیب

اینپایه قالب و قطعات استانداردتعیین نکنید که محصول چقدر زیبا به نظر می رسد - این وظیفه حفره است. آنها فقط یک چیز را تعیین می کنند: اینکه آیا قالب می تواند به طور قابل اعتماد و پیوسته قطعاتی را در طول عمر مورد نظر خود تولید کند.

یک اسکلت نامرتب نمی تواند قدرت را منتقل کند، مهم نیست چقدر ماهیچه ها قوی هستند. یک مفصل سفت نمی تواند حرکت کند، مهم نیست که اندام چقدر توانایی دارد.

هنگام انتخاب پایه قالب، استحکام را بر سبکی و دقت را بر قیمت اولویت دهید. هنگام خرید قطعات استاندارد، نیازی نیست که برند گران ترین باشد، بلکه باید مشخصات آن درست باشد. در تعمیر و نگهداری روزانه، فنرها را طبق برنامه تعویض کنید، پین های راهنما را به طور منظم روغن کاری کنید، و درزگیرها را زمانی که به پایان عمرشان رسیدند تعویض کنید. این وظایف به هیچ مهارت فنی نیاز ندارند - فقط یک چک لیست و نظم و انضباط برای دنبال کردن آن.
